修整地形外貌或结构的工具，如移点工具，点边焊接。

圆整工具

圆整工具主要用来处理路网中外形不规则或精度不符合要求的圆角，如圆角的顶点数目太少则进行细化，如果过多则移除，所以这个工具的作用不但是获得漂亮的圆角，同时还使模型变的十分精简。

圆整工具:

带有界面的圆整工具，可以自己输入参数控制圆角结构，共有三种圆整方式：
Tan2Edge 圆角与两条临边相切.

Tan1Edge 圆角只与一边想切.

ArcTo3p 圆角通过三个顶点，不考虑是否与临边想切。还可以通过拖曳鼠标改变圆角的圆心与弧度。

自动圆角工具:自动圆角(3P) | 自动圆角(Rad) |自动圆角(TT)

下面为自动圆角工具，圆角的数目是自适应的，根据圆角大小而确定。针对不同级别的场景，利斧还提供了一个界面用来设置圆角的段数与半径的关系，方便用户控制圆角的精度。

	自动圆角(3P)	自动圆角(半径)	自动圆角(TT)

ArcVts(3P)选择至少3个连续的点，取起点，终点和内部任一点对所有顶点进行三点成弧
ArcVts(Rad)可以对一个顶点进行圆角，也可以选择多个连续的顶点，需要在弹出的界面中输入半径
ArcVts(TT)选择至少两个连续的顶点，取临边为与圆角想切两边进行圆整

圆角段数与半径的控制

修整路面

包含用于修整路面的工具，使路面在不同的高程点之间平滑过渡，同时又能保持路面水平。 在使用修路工具前，需要先通过选择一段边界来选择路面。

修路工具:

带有图形界面的修路工具，可以进行微调。使用时，需要先单击【输入】按钮输入选择的路面，工具会记录下起始点的高程，然后调整曲线来获得希望的外观，也可以加入或移除控制点.

快速修路工具

适用于修整大量路面的工具

修路(直)	修路(曲)	修路(多点)
修路(近似)

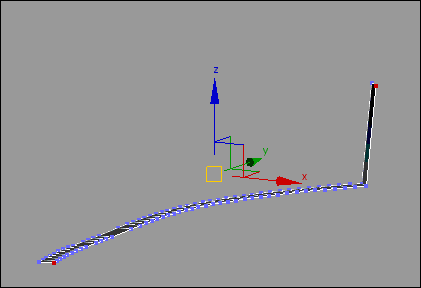

修路(直)在两个端点的高程之间做线性过渡；

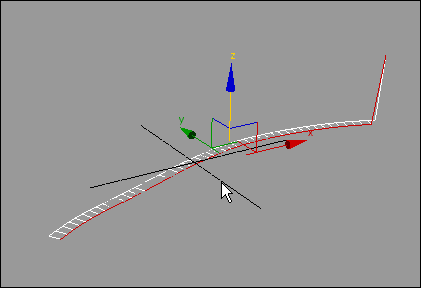

修路(曲)保持路面的两个端点标高不变，做Bezier曲线过渡；

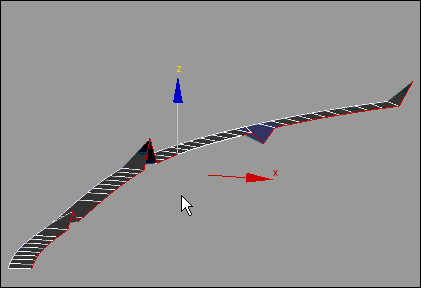

修路(多点)在选择路面中设置好需要的几个顶点的标高，然后并选择它们，在修路时就可以在这些顶点之间做平滑过渡；

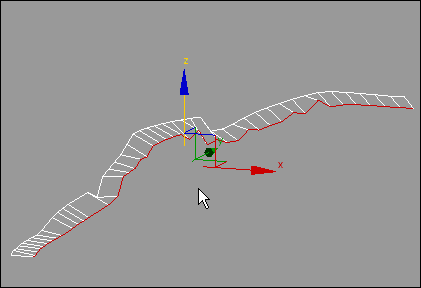

修路(近似)消除路面中出现的澡波，使路面获取一个平滑的外观，同时能保持原来的走势，这是最高效的修路工具。

Weld Vertex to Edge

在Vertex和Edge之间进行焊接的工具，轻松讲多边形直接的缝隙焊接在一起.

焊接1边1点	焊接2点1边	交点焊接
多边点焊接	超级焊接

焊接1点1边焊接1个Vertex到一条Edge；
焊接2点1边焊接2个Vertex到一条Edge；
超级焊接把连续的顶点焊接到一段边界上；
多边多点焊接选择多个顶点，寻找它们各自最近的边并在相应边最近的位置上创建顶点，并焊接到一起，如果在距离阈值以内不能找到合适的边，则不会焊接。
交点焊接选择一条边以及其上一个顶点以确定焊接方向，再选择另一条边以获得两边交点进行焊接。

贴合至路面 | 定向投射至面 |落至地面(体块)|延伸到曲线

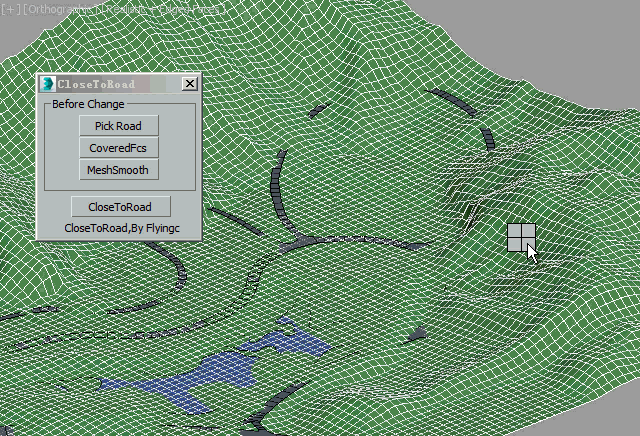

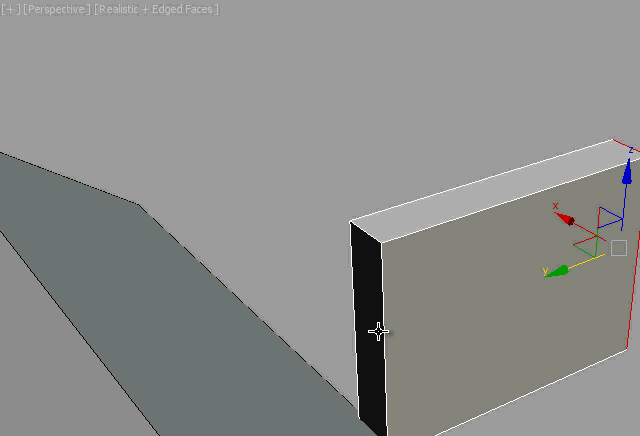

贴近至路面	定向投射至面

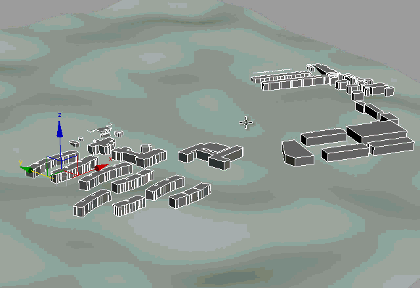

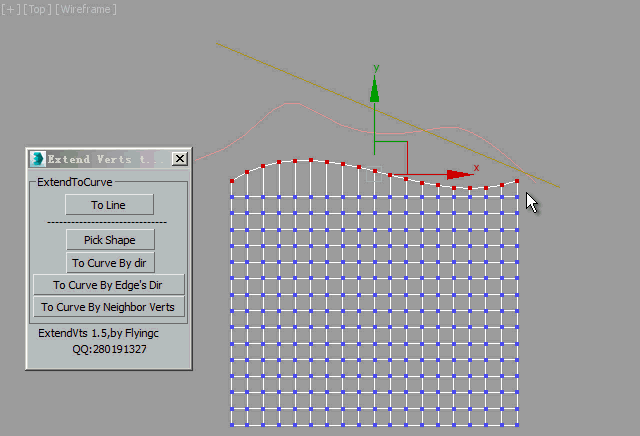

落至地面(体块)	延伸到曲线

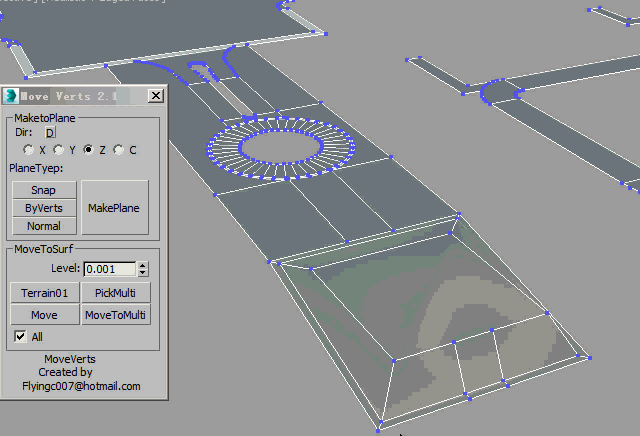

移点工具 | Z平面化(3P) | Z平面化(Face)

	3点整平，同平面化(3P)

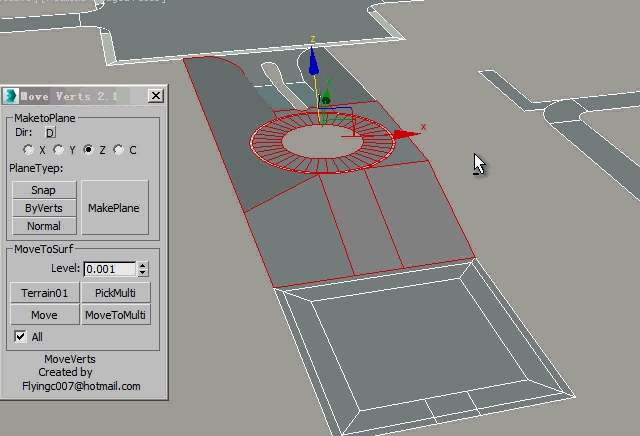

通过选择顶点的平面	法线整平,同平面化(Face)

平滑边界

Z松弛

此目录包含用于创建地形元素的工具，如路沿石，踏步，地铺。

自由Poly,拖曳Poly,封闭开放边,Edge塑形

自由Poly	拖曳Poly	Edge塑形
封闭开放边	连线成面

交叉路口

用于生成交叉路口。利用被选择两条道路的重叠面(可以用poly表示，也可以是线条表示)计算出交叉路口，并进行圆角，圆角半径可调。

交叉路口

交叉路口实例

添加Poly

拾取线条和多边形物体中被选择的边结合生成新面，其中包含一个曲线重采样功能，可以用于移除线条中过于密集的顶点

添加Poly

曲线重采样

多边形缝合

自由踏步

自由，快速的创建踏步的工具，可以通过捕捉4个顶点确定踏步的范围或捕捉2个起始点（也可以用选择的Vertex来表示）来生成踏步，或者把选择的多边形批量转换为踏步。

自由踏步:

通过捕捉或者选择Vertex的方式确定4个点作为踏步的起始边界和终止边界（也可以只确定2个点作为起始边界）来生成踏步。还可以生成分级踏步（即每个一定数目的梯步就有一个平台）

自由踏步1

自由踏步2

多边形转踏步:

上面的工具并不足以应对大量踏步的生成任务。在创建大批量的踏步时，可以先用多边形中的4边面（其实只要外观符合是四边形即可）作为踏步的限定条件，然后选择它们，一次完成踏步创建。

多边形转踏步1

多边形转踏步2

不规则踏步:

1.如果踏步的平面轮廓已经被设计好，就可以利用线条或者被选择Poly多边形内部的边作为踏步断面生成踏步。如果线条或多边形已经包含高程，则使用已有的高程，否则按踏步高度自行计算
2.曲线踏步，以线条为路径放置踏步

并列线条生成踏步	分离多边形内部边成踏步
沿曲线生成踏步

封闭踏步侧面

封闭踏步侧面

Poly拼图

相互交错的线条，会形成很多封闭区域，把这些封闭区域提取出来形成为多边形的过程，称之为Poly拼图。
Poly拼图突破了线条必须闭合才能成形的限制，是创建无缝拼接多边形（如地面拼花）的绝佳工具，操作也非常简单。.

控制拼图点数	Poly拼图(地面)
使用延伸选项

边线扫描

大数量路牙石的创建工具。它的工作方式和3dsmax的loft命令，Sweep修改器原理相似，都是沿路径扫描剖面成型，只是在沿路径扫描时，可以始终保持剖面竖直向上，这样就保证了在起伏的路径上扫描时，生成的模型不会发生扭曲。而且扫描剖面可以是任何形状，所以它的功用并不仅限于生成路牙石。
边线扫描还有以下非常重要的特征：
1.就是扫描使用的路径可以是多边形中连续的边或者边界，而且路径数目不限，这使得整个工具工作起来非常高效；
2.可以扫描踏步；
3.可以自定义剖面。绘制好剖面后并储存，以后就可以随时调用，而不必再次绘制。

路沿石	踏步	剖面的存储
道路隔离带	自定义剖面

在边线扫描中，有三种工作界面对应不同的工作情形：
路牙石 用于生成路牙石，扫描剖面为开放的矩形，还可以同时生成人行道，草地。或者直接对路径进行偏移扫描生成多边形带。
台阶沿路径扫描台阶，可以指定台阶踏步的数目。
自定义用预定义的剖面进行扫描。为了使用自己的剖面，可以先用线条画好剖面，然后使用工具中的存储功能，以便以后调出使用。

利斧特有的快捷选择工具

边界选择	Ring选边	覆盖选面
面转Ring边	面边界选择	选面内边
选面内点	连续边	面侧选边

边界选择:

选择边界上两个 Vertex 之间的边界，再次执行则反选边界。 （更多…）
