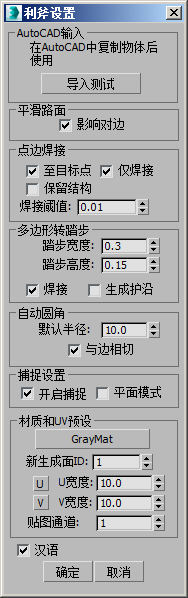

利斧设置

AxeSetting

  1. AutoCAD输入

    2. 设置【Dwg文件输入】命令中的Dwg文件所在目录及文件名，单击上面的长按钮可以选择一个Dwg文件，这个Dwg文件的文件名会同时出现在下面的文本框中，也可以手动输入文件名。
    以后执行【Dwg文件输入】命令时，就会从指定的目录中直接导入同名文件，而不弹出对话框。
    导入测试用于测试导入结果，测试时会弹出3dsmax的CAD文件导入选项对话框，在其中设置你希望的选项作为导入默认选项。

  2. 平滑路面

    3. 用于控制【修路】系列工具的行为，默认情况下，修路平滑完路面一侧后，会将高度对应到另一侧，取消此选项，将只平滑路面一侧。

  3. 点边焊接

    4. 用于控制点边焊接工具的行为：
    至目标点如果勾选，【焊接1点一边】和【焊接2点1边】将把点焊接到边上，否则从边焊接到点上；
    仅焊接如果取消选择，【焊接2点1边】和【超级焊接】讲在点和边之间生成新的多边形；
    保留结构如果勾选，【超级焊接】把被选择顶点焊接到边界时，会延续选择定点所在多边形的结构线；
    焊接阈值【多边多点焊接】的焊接阈值，如果焊接失败或有缝隙，应提升此阈值；

  4. 多边形转踏步

    5. 用于控制【多边形转踏步】的行为。
    踏步宽度 指定踏步宽；
    踏步高度 指定踏步的高度；
    焊接把生成的踏步两端与地形焊接为一体；
    生成护沿为踏步生成两侧的护沿；

  5. 自动圆角

    6. 【自动圆角(Rad)】的参数；
    默认半径 圆角的初始半径；
    与边相切对一个顶点圆角时，圆弧与邻边想切；

  6. 捕捉设置

    7. 用于控制【自由Poly】和【Edge塑形】的行为。
    开启捕捉 执行命令时开启捕捉功能
    平面模式 用来保证捕捉的点始终保持在同一XY平面内

  7. 材质和UV预设

    8. 用来设置材质和UV相关操作的一些默认选项
    长按钮用于设置新生成模型的材质，比如【边线扫描】和【自由踏步】生成的模型，将使用此材质；
    新生成面ID利斧工具中新生成多边形的材质ID；
    U宽度在贴图空间中，U向一个单位长度所占据的实际宽度；
    V宽度在贴图空间中，V向一个单位单位所占据的实际宽度；
    贴图通道指定在哪个贴图通道上进行UV贴图；
